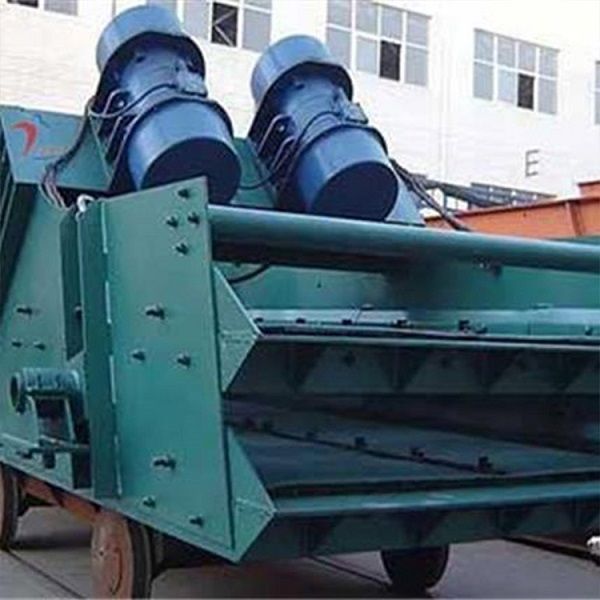

該設備主要用于煤泥回收、過濾與過濾分離、壓濾與過濾分離。作為采礦業的主要設備，其脫水效果取決于其結構特點和運輸方式。其主要部件包括篩箱、干燥面、振動器和支撐彈簧。以下簡要介紹大型脫水篩的主要結構及主要部件的優點：

　　結構特征

　　1.屏幕框：

　　它是干燥表面和篩框的組合。這兩部分沒有上下彎曲。它是設備的主要工作部件和軸承部件。篩框承載能力強，受力性能、剛度、耐磨性好，整體重量盡可能輕。為減輕篩框重量，增加篩框側護板承受高頻動載荷的能力，將側護板與鍋爐鋼板整體彎曲，局部用扁鋼改進，與橫梁焊接形成框架結構，送料異形梁和出料異形梁。這種制造方法大大增加了篩框橫向和縱向剛度的機械性能。另外，焊接件采用支撐材料制成，降低了焊接內應力，增加了篩框的使用時間。篩框的焊接形式比螺釘、鉚釘?shù)群附有问蕉啵a(chǎn)工藝簡單、靠譜、輕便。

　　2.陽光照射

　　裝載石料是完成篩分、分級和脫水過程的重要部分。其結構質量直接影響其篩選分級效果。大型脫水篩的干燥面一般采用不銹鋼焊接網，但其開度較低，一般只有18-23%。由于該篩的篩孔數只能符合0.25mm的要求，不適合解決含水量大、含水量大的石料，否則易粘堵篩孔，篩分分級效果差。

　　3.振動器

　　它是篩分和分級運動設備的一部分。采用外偏心結構。篩箱一側有一對振動電機和兩組軸承。軸承采用精度較高的大間隙軸承。軸承外圈設有軸向定位，可阻止軸承外圈與軸承座之間或軸承內圈與軸之間由于軸向運動而產生的相對滑動，從而減少軸溫升和高噪聲的問題，

　　4.支撐彈簧

　　使大型脫水篩在規定工況下進入共振狀態。一般在25Hz的高頻振動下工作，支撐結構對脫水機的運動特性影響很大。然而，脫水機的支撐彈簧有很多種，如金屬彈簧、復合彈簧、橡膠彈簧等。
